三通球閥的3種結構分類和介紹

球閥可以作為二通截斷閥，也可設計成三通、四通換向閥，用來快速改變流體的流向，如果配以定位器具有調節(jié)功能，則亦可用作流體的分配與混合。

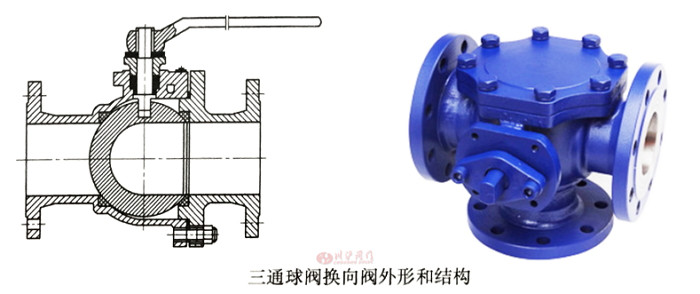

按照球體通道的形狀，三通球閥換向閥外形和結構如圖1所示，可以分為L形、T形和Y形3種。

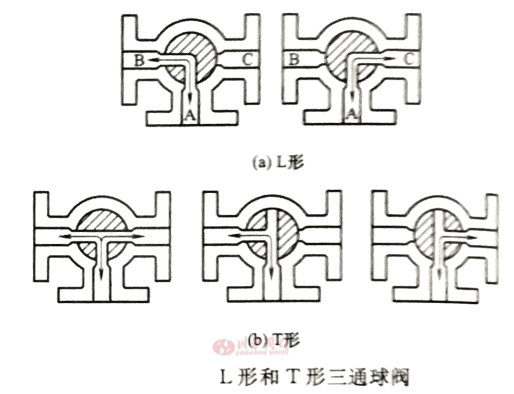

L形三通球閥換向閥，其結構原理如圖2（a）所示，球體中通道形狀是L形，呈直角布置。閥體上有通道A、B、C三個通道，呈T字垂直布置。這樣球體轉動90°角則可將進口端A的流體從出口端B切換至C，反之亦然。應該注意，浮動球球閥是出口端密封，所以浮動球L形三通換向閥只具備流向切換功能。它不可能同時將進、出口兩端的流體截斷。
如果要做成兼具換向和同時截斷兩個出口通道的功能，則結構就較復雜，要做成固定球、浮動閥座的結構。

T形三通換向閥的球體與閥體的通道形狀一樣呈T字形垂直布置。如按照圖2（b）布置，可以實施出口通道切換或流體分配的功能。同樣如果要使進口端截斷，則球閥應設計成固定球浮動閥座。
如果將三通呈120°按Y形分布，就是將球體通道和閥體通道都做成Y形布置，則成為Y形三通換向閥。球體要轉動120°角來實施流體的換向。這樣做的目的是改善流動特性、減少流阻、提高流通能力。

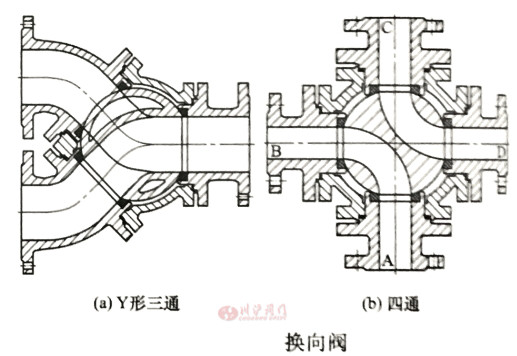

同樣可以做成浮動球結構或者固定球結構，根據(jù)客戶實際工況的不同。如圖3所示。 換向閥亦可做成球閥四通換向閥，就是球體上有兩個通道，四個進出口。閥體亦做成四個進出口A、B、C、D，這樣當球體轉動90°將A與C相通，B與D相通，切換成A與B相通，C與D相通。這在化工、低溫工程中，吸附器、干燥器中可獲得應用。干燥器由兩個干燥筒組成，一個干燥器工作，另一組干燥器解濕，一個循環(huán)后切換。這種場合就需要球閥四通換向閥。
