一、D971F電動四氟密封蝶閥產品概述

上海川滬閥門有限公司生產的D971F電動四氟密封蝶閥使用聚四氟乙烯（PTFE）作為密封材料的一種蝶閥，其中閥板材質可以選用多種材質如碳鋼、304不銹鋼、316不銹鋼、雙相不銹鋼等材質，適用范圍廣、耐腐蝕性能好、性價比高。與精小型電動執行器相連接后，可以控制閥門的開關或者調節（輸入輸出信號4-20mA）管道介質流量大小。
特點：
1、小型輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單，緊湊，90回轉啟閉迅速。
3、操作扭矩小，省力輕巧。
5、耐磨好(尼龍耐磨是銅的7倍)，可延長使用壽命。
6、無毒、無味、抗菌符合綠色環保要求。
7、耐鹽、堿、弱酸侵蝕，適應性廣。
8、無銷連接技術，保證介質與金屬完全隔離可靠性高。
9、產品價格遠低于不銹鋼閥門，明顯降低工程造價。
適用場景:
D971F電動四氟密封蝶閥適用介質:淡水、海水、各種氣體、油品、堿、鹽、有機化合物及弱酸等。

二、D971F電動四氟密封蝶閥產品圖片

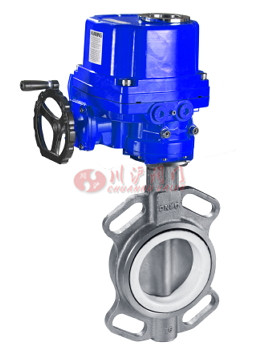

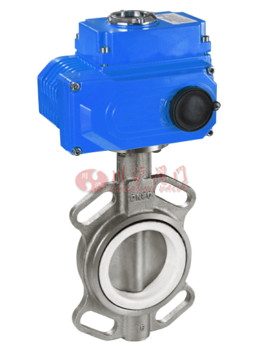

D971F電動四氟密封蝶閥(配精小型電動執行器)	D971F電動四氟密封蝶閥(配防爆型電動執行器)

三、D971F電動四氟密封蝶閥性能規范

公稱通徑 DN(mm)		50(2") ~ 1000(40")	50(2") ~ 1000(40")
公稱壓力PN(MPa)		1.0	1.6
試驗壓力	殼體	1.5	2.4
試驗壓力	密封	1.1	1.76
適用溫度		-15 ~ +150度
適用介質		淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、鹽類等

四、D971F電動四氟密封蝶閥主要零部件材料

閥體	閥板	轉軸	襯套	閥座
材料名稱	代號	材料名稱	代號	材料名稱	材料名稱	材料名稱	代號	適用溫度
灰鑄鐵球墨鑄鐵鋁青銅不銹鋼 CF8M不銹鋼碳鋼	Z Q T P R C	電鍍球墨鑄鐵鋁青銅不銹鋼鈦鋼 CF8M不銹鋼碳鋼	B1 B2 B3 B4 B5 B6	不銹鋼碳鋼	潤滑青銅聚四氟乙烯	天然橡膠海帕倫乙丙橡膠氯丁橡膠丁晴橡膠耐磨橡膠氟橡膠耐熱乙丙橡膠聚四氟乙烯	X1 X2 X3 X4 X5 X6 X7 X9 F	-20~85度 -20~120度 -20~120度 -7~93度 -20~100度 -10~100度 -20~200度 -20~135度 -20~150度

閥體

閥板

轉軸

襯套

閥座

材料名稱

代號

材料名稱

代號

材料名稱

代號

適用溫度

灰鑄鐵

球墨鑄鐵

鋁青銅

不銹鋼

CF8M不銹鋼

碳鋼

電鍍球墨鑄鐵

鋁青銅

不銹鋼

鈦鋼

CF8M不銹鋼

碳鋼

不銹鋼

碳鋼

潤滑青銅

聚四氟乙烯

天然橡膠

海帕倫

乙丙橡膠

氯丁橡膠

丁晴橡膠

耐磨橡膠

氟橡膠

耐熱乙丙橡膠

聚四氟乙烯

-20~85度

-20~120度

-7~93度

-20~100度

-10~100度

-20~200度

-20~135度

-20~150度

五、D971F電動四氟密封蝶閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

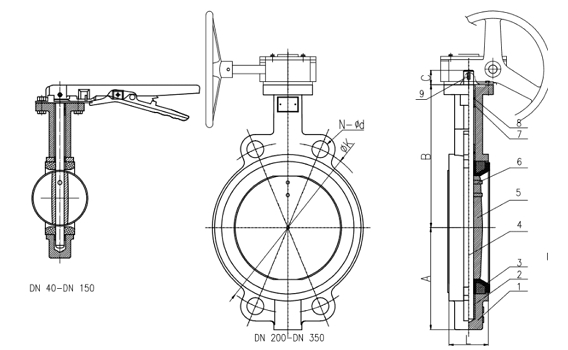

六、D971F電動四氟密封蝶閥結構圖

七、D971F電動四氟密封蝶閥連接尺寸

SIZE		A	B	C	L	GB PN 10		GB PN 16		ANSI 150LB		JIS 10K		ISO 5211			Top Flange
mm	in	A	B	C	L	øK	N-ød	øK	N-ød	øK	N-ød	øK	N-ød	øD	øD1	N-øG	Top Flange
40	1.5"	67	141	32	33	110	4-ø18	110	4-ø18	98.5	4-ø16	105	4-ø19	65	50	4-ø8	F05
50	2"	67	141	32	43	125	4-ø18	125	4-ø18	120.6	4-ø19	120	4-ø19	65	50	4-ø8	F05
65	2½"	75	151	32	46	145	4-ø18	145	4-ø18	139.7	4-ø19	140	4-ø19	65	50	4-ø8	F05
80	3"	95	160	32	46	160	8-ø18	160	8-ø18	152.4	4-ø19	150	8-ø19	65	50	4-ø8	F05
100	4"	111	180	32	52	180	8-ø18	180	8-ø18	190.5	8-ø19	175	8-ø19	90	70	4-ø10	F07
125	5"	129	193	32	56	210	8-ø18	210	8-ø18	215.9	8-ø22.4	210	8-ø23	90	70	4-ø10	F07
150	6"	142	207	32	56	240	8-ø22	240	8-ø22	241.3	8-ø22.4	240	8-ø23	90	70	4-ø10	F07
200	8"	170	240	45	60	295	8-ø22	295	12-ø22	298.4	8-ø22.4	290	12-ø23	125	102	4-ø12	F10
