GID電動真空蝶閥

產品展示>> 電動蝶閥>>GID電動真空蝶閥

一、GID電動真空蝶閥產品概述

上海川滬閥門有限公司生產的GID電動真空蝶閥GID采用回轉型電動，電子調節式閥門驅動裝置驅動閥桿與閥板執行啟閉動作?？梢酝ㄟ^外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開，關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的閥體的閥板采用夾緊結構，把閥板的密封圈夾緊，除了能用在真空狀態下，也能用在低壓狀態下使用。高真空電動蝶閥用于接通或切斷真空管路中的氣流。
特點：
1.閥門能承受正壓力。
2.閥桿上下不竄動。
適用場景:
電動高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。

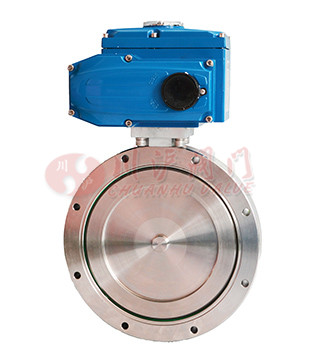

二、GID電動真空蝶閥產品圖片

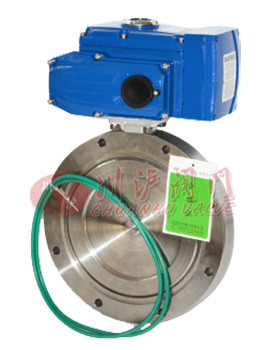

GID電動真空蝶閥	GID電動真空蝶閥(配調節型電動執行器)

三、GID電動真空蝶閥零部件材料

零部件	材料
閥體	碳鋼、不銹鋼
閥板	碳鋼、不銹鋼
閥板	碳鋼、不銹鋼
密封件	氟橡膠、丁腈膠

四、GID電動真空蝶閥技術參數

公稱通徑mm	50～400
結構形式	偏置板式
工作溫度	常溫
連接形式	對夾式
法蘭標準	JB919
配置執行機構	選配PSQ、HQ、361RS、CH等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

五、GID電動真空蝶閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

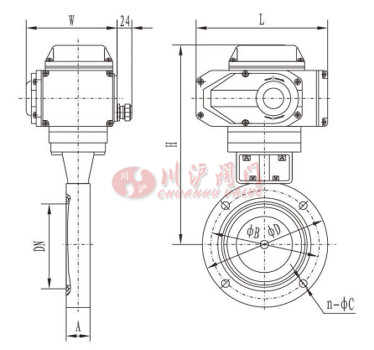

六、GID電動真空蝶閥結構圖

七、GID電動真空蝶閥連接尺寸

型號	DN	ΦD	ΦB	H	A	L	B1	n-ΦC
GID-25	25	70	55	198	22	160	139	4-Φ7
GID-32	32	78	64	202
GID-40	40	85	70	206
GID-50	50	110	90	220				4-Φ9
GID-63	63	130	110	229	26
GID-80	80	145	125	273	30	196	139
GID-100	100	170	145	285	30			4-Φ12
GID-125	125	195	170	299	35			4-Φ12
GID-150	150	220	195	368	35	255	147	8-Φ12
GID-200	200	275	250	394	40
GID-250	250	330	300	426	45
GID-300	300	380	350	449	55			8-Φ14
GID-400	400	500	465	538	60	310	182	8-Φ18
