D643H煤氣專用蝶閥

產品展示>> 電動蝶閥>>D643H煤氣專用蝶閥

一、D643H煤氣專用蝶閥產品概述

上海川滬閥門生產的D643H煤氣專用蝶閥是由煤氣蝶閥和電動執行器通過機械連接組成。D643H煤氣專用蝶閥用于煤氣管道，煤氣發生爐，使用介質是高爐煤氣、高溫煤氣、常溫煤氣。D643H煤氣專用蝶閥要配防爆型電動裝置。煤氣蝶閥是多層次三偏心硬密封蝶閥或三偏心四氟密封蝶閥，根據三維偏心原理設計，實現氣泡級密封。
D643H煤氣專用蝶閥適用煤氣溫度小于或等于350℃；為減少高溫煤氣對電動執行器的影響，宜采用雙支架安裝電動頭，同時蝶閥閥桿要加長。
電動蝶閥在全開狀態下具有良好的過流性能，安裝方便，關斷嚴密。電動蝶閥的優點是自動化控制程度高，遠距離控制操作方便。

二、D643H煤氣專用蝶閥產品圖片

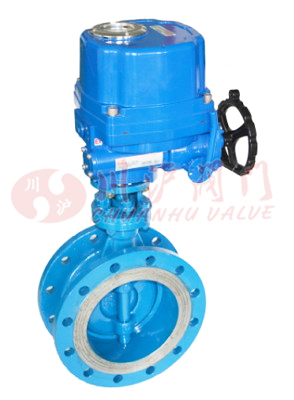

D643H煤氣專用蝶閥(鑄鋼法蘭連接)	D643H煤氣專用蝶閥(不銹鋼法蘭連接)

三、D643H煤氣專用蝶閥電動執行器參數

執行器類別	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～3000N·M
動作范圍	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	18S～112S
保護裝置	內置過熱保護、過載保護
環境溫度	-20℃～+70℃
手動操作	機械離合機構，配手輪操作
機械限位	2個外部調整螺栓
防護等級	IP65、IP67
防爆等級	ExdⅡ BT4,ExdⅡ CT6
位置測量	電位計、比例控制單元
驅動電機	鼠籠式異步電機
進線接口	2個 PF 3/4"
殼體材料	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

四、D643H煤氣專用蝶閥零部件參數

零件名稱	材料
閥體	碳鋼、不銹鋼
蝶板	碳鋼、不銹鋼
閥桿	2Cr13、不銹鋼
填料	聚四氟乙烯、柔性石墨

五、D643H煤氣專用蝶閥性能規范

公稱通徑	DN（mm）	50～1600
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤150℃、≤350℃
適用介質	具有腐蝕性介質
