襯氟法蘭蝶閥

產品展示>> 蝶閥>>襯氟法蘭蝶閥

一、襯氟法蘭蝶閥產品概述

上海川滬閥門生產的D341F46襯氟法蘭蝶閥法蘭式對接結構，閥體、閥座與閥芯內襯一體化，閥門工作時，只有閥體內襯與襯塑蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用四極密封結構并在密封面處配以耐溫抗老化的SI橡膠的彈性襯墊，完全達到介質的零泄漏
特點：
全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。襯四氟電動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
1、小型輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，90°回轉開啟迅速。
3、操作扭矩小，省力輕巧。
4、流量特性趨於直線，調節性能好。
5、密封材料耐老化、耐腐蝕、可適用多種介質。
適用場景:
襯氟法蘭蝶閥是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品，并可取代閘閥、截止閥和其它類型的切斷、調節閥門。

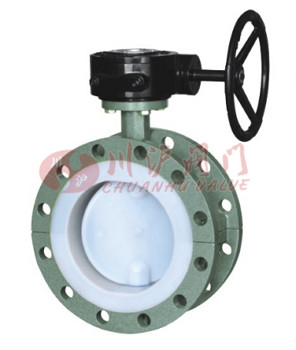

二、襯氟法蘭蝶閥產品圖片

襯氟法蘭蝶閥(碳鋼襯氟法蘭式)

三、襯氟法蘭蝶閥零部件材質

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB		CF8	CF8M	CF3	CF3M
3	閥桿	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	000Cr17Ni14Mo2
4	襯里/閥座	PTFE（F4）,PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
5	緊固銷	2Cr13		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	000Cr17Ni14Mo2
6	填料	PTFE（F4）
7	填料壓蓋	WCB		CF8	CF8M	CF3	CF8
8	支架	WCB		CF8		CF8
9	緊固螺栓	35		1Cr17Ni2		1Cr18Ni2
10	螺母	45		1Cr18Ni9		0Cr18Ni9

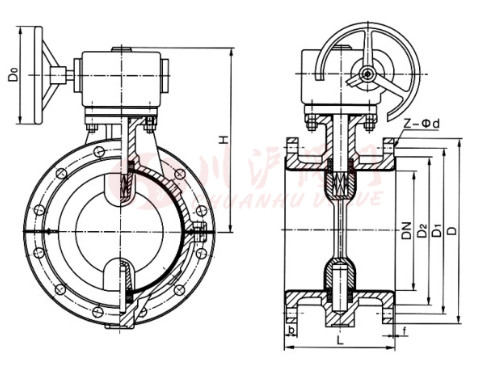

四、襯氟法蘭蝶閥結構圖

五、襯氟法蘭蝶閥連接尺寸

公稱通經		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN（mm）	NPS（inch）	L	PN1.0MPa						PN1.6MPa
40	3/2	106	145	110	85	3	18	4-φ18	145	110	85	3	18	4-φ18
50	2	108	160	125	100	3	20	4-φ18	160	125	100	3	20	4-φ18
65	5/2	112	180	145	120	3	20	4-φ18	180	145	120	3	20	4-φ18
80	3	114	195	160	135	3	22	4-φ18	195	160	135	3	22	8-φ18
100	4	127	215	180	155	3	22	8-φ18	215	180	155	3	24	8-φ18
125	5	140	245	210	185	3	24	8-φ18	245	210	185	3	26	8-φ18
150	6	140	280	240	210	3	24	8-φ23	280	240	210	3	28	8-φ18
200	8	152	335	295	265	3	26	8-φ23	335	295	265	3	30	12-φ23
250	10	250	390	350	320	3	28	12-φ23	405	355	320	3	32	12-φ25
300	12	270	440	400	368	3	28	12-φ23	460	410	375	4	34	12-φ25
350	14	290	500	460	428	4	30	16-φ23	520	470	435	4	38	16-φ25
400	16	310	565	515	482	4	32	16-φ25	580	525	485	4	40	16-φ30
450	18	330	615	565	532	4	32	20-φ25	640	585	545	4	44	20-φ30
500	20	350	680	620	585	4	34	20-φ25	705	650	608	4	46	20-φ34
600	24	390	780	725	685	5	36	20-φ30	840	770	718	5	54	20-φ41
700	28	430	895	840	800	5	40	24-φ30	910	840	788	5	54	24-φ41
800	32	470	1010	950	905	5	44	24-φ34	1020	950	898	5	54	24-φ41
900	36	510	1110	1050	1005	5	46	28-φ34	1120	1050	998	5	54	28-φ41
1000	40	550	1220	1160	1115	5	50	28-φ34	1255	1170	1110	5	60	28-φ48
