衛生級蝶閥

產品展示>> 蝶閥>>衛生級蝶閥

一、衛生級蝶閥產品概述

衛生級蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、裝拆方便等優點。
特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封材料耐老化、耐腐蝕，使用壽命長等特點。

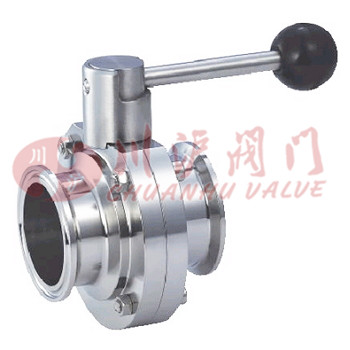

二、衛生級蝶閥產品圖片

衛生級蝶閥(不銹鋼卡箍連接)

三、衛生級蝶閥零部件材質

零件名稱	材料
閥體	304、316、316L
蝶板	304、316、316L
密封圈	硅橡膠、氟橡膠、聚四氟
閥桿	304、316、316L
填料	硅橡膠、氟橡膠、聚四氟

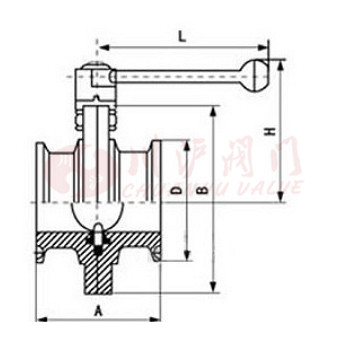

五、衛生級蝶閥結構圖

六、衛生級蝶閥連接尺寸

規格（ISO）	A	B	D	L	H	Kg
20	50	78	9.05	30	82	0.2
25	50	78	25.4	30	82	0.2
32	50	78	31.8	30	82	0.5
38	50	86	38.1	30	86	1.2
51	52	02	50.8	40	96	1.7
63	56	15	63.5	50	03	2.1
76	56	28	76.1	50	10	2.4
89	60	39	88.9	70	16	2.7
102	64	54	01.6	70	22	3.05
108	64	59	08	70	26	3.15
133	80	38	33	90	38	5.2
159	90	215	59	90	53	9.2
