一、鍛鋼過濾器產品概述

上海川滬閥門有限公司生產的鍛鋼過濾器是采用螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片(304加柔性石墨制造)或采用金屬環連接密封。鍛鋼Y型過濾器通常裝在各種裝置設備的進口端，鍛鋼Y型過濾器用來清除介質中的雜技，以保護閥門及設備的正常使用。鍛鋼Y型過濾器具有結構簡單/阻力小，排污方便等特點。一般用水濾網采用18-30目/英寸，如用戶有特殊要求過濾網可定制。

二、鍛鋼過濾器產品圖片

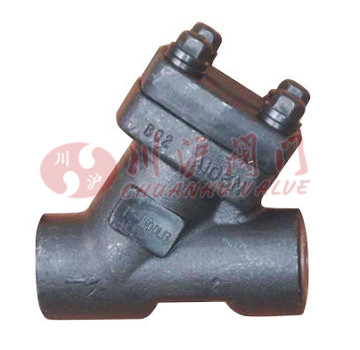

鍛鋼過濾器(內螺紋連接)

三、鍛鋼過濾器技術參數

序號	零件名稱	A105/F6a	A105/F6工HFS	LF2/304	F11/F6aHF	F304(L)/304(L)	F316(L)/316(L)	F51/51
1	閥體	A105	A105	LF2	F11	F304(L)	F316(L)	F51
2	過濾網	304	304	304	304	304(L)	316(L)	316(L)
3	銘牌	AL	AL	AL	AL	AL	AL	AL
4	鉚釘	H62	H62	H62	H62	H62	H62	H62
5	墊片	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨
6	閥蓋	A105	A105	LF2	F11	F304(L)	F316(L)	F51
7	螺栓	B7	B7	L7	B16	B8(M)	B8(M)	B8M

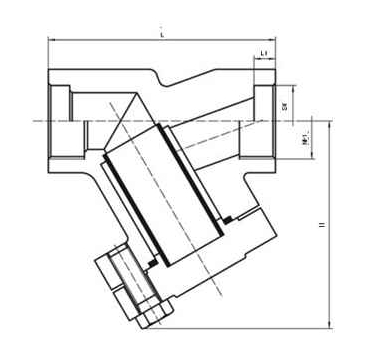

四、鍛鋼過濾器結構圖

五、鍛鋼過濾器連接尺寸

800LB 安裝尺寸

規格(NPS)	R.P	.	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3
規格(NPS)	F.P	1/4	3/8	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2
結構長度	L	98	98	111	120	140	140	170	200	.
中心高度(開)	H	70	70	70	100	110	120	120	150	.
流道孔徑	d	7	9	13	17.5	30	30	35	46	.
重量(Kg)		2.2	2.2	2.1	4.2	8.9	8.9	10	18.6	.

1500lb 安裝尺寸

規格(NPS)	F.P	3/8	1/2	3/4	1	1-1/4	1-1/2	2
結構長度	L	98	111	120	140	140	170	200
中心高度(開)	H	70	70	100	110	120	120	150
流道孔徑	d	9	12	15	20	28	32	40
重量(Kg)		2.1	4.2	9	8.9	10	18.6	20
