一、內螺紋截止閥 產品概述

上海川滬閥門生產的內螺紋截止閥適用于水、油、氣及硝酸、醋酸等場合。是我廠用硅溶膠精密鑄造的不銹鋼閥體，引進國外先進加工的工藝，結構合理、造型美觀。主要用來接通或截斷管路中的介質。一般不用于調節流量。
內螺紋截止閥主要用來切斷(或接通)管路介質，適用于化工等行業的硝酸、醋酸等場合。采用明桿支架式，螺栓連接閥蓋結構，旋轉升降閥桿和手輪、閥體、閥蓋的設計經過嚴格的計算。具有良好的強度、剛度和流通能力。閥蓋上設計了上密封座，在全開狀態下使填料密封更為可靠，并方便填料的更換。適用于石油、化工、冶金、電力、造紙、制藥、食品、水處理、石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質

二、內螺紋截止閥 產品圖片

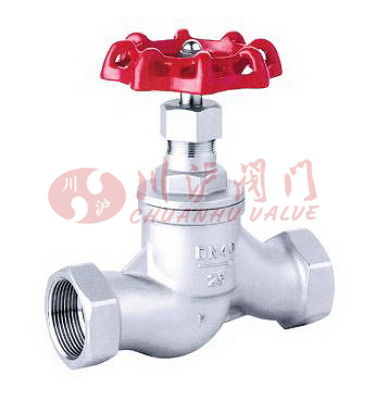

內螺紋截止閥(不銹鋼內螺紋連接)

三、內螺紋截止閥 零部件材質

零件名稱	J11W-16C	J11W-16P	J11W-16R
閥體	WCB	ZG1Cr18Ni9Ti304. CF8	ZG1Cr18Ni12Mo2Tii316. CF8M
閥蓋	1Cr18Ni9Ti304	1Cr18Ni9Ti304	1Cr18NI12Mp2Ti316
閥桿	1Cr18Ni9Ti304	1Cr18Ni9Ti304	18Ni12Mo2Ti316
密封圈	聚四氟乙烯
填料	聚四氟乙烯

四、內螺紋截止閥 技術規范

公稱壓力	PN	1.6	MPa
強度試驗壓力	PT	2.4
低壓氣密封試驗壓力		0.6
高壓密封試驗壓力		1.6
適用介質	J11W-16C	J11W-16P	J11W-16R
	水、油品、氣	硝酸類	醋酸類
適用溫度	≤200℃

五、內螺紋截止閥 結構圖

六、內螺紋截止閥 連接尺寸

DN	G	L	E	B	H	A	KG
15	1/2〞	90	14	32	109	70	0.9
20	3/4〞	100	16	36	109	70	1.1
25	1〞	120	18	46	132	80	1.8
32	11/4〞	140	20	55	156	90	2.5
40	1 〞	170	22	65	167	100	3.7
50	2〞	200	24	80	1282	120	5.5
65	2 〞	260	26	95	200	140	9.3

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
