產品展示>> 耐腐蝕閥門>>氣動管夾閥

一、氣動管夾閥產品概述

上海川滬閥門有限公司生產的氣動管夾閥主要結構型式：
氣動管夾閥是由管夾閥和氣動執行器組成，可選配控制附件：電磁閥、限位開關和空氣減壓閥達到對管道介質開關控制，選配閥門定位器，實現對管道介質流量大小的調節。
氣動管夾閥安裝與維護：
①氣動管夾閥在管道上任意安裝，沒有介質流向限制。
②氣動管夾閥維護成本低，沒有需要定期更換的閥座、密封填料、密封圈或伸縮管。膠管是管夾閥唯一需要更換的零件，一旦更換了膠管，閥門就像新閥門一樣。氣動管夾閥很少需要其他零件庫存。

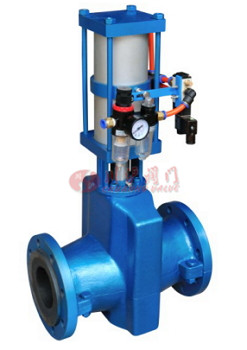

二、氣動管夾閥產品圖片

氣動管夾閥

三、氣動管夾閥材質參數

名稱	材質
閥體	鋁合金、鑄鐵、鑄鋼
橡膠套管	橡膠
大小閥桿	鑄銅、碳鋼
壓板	鑄鐵
拉桿	\|鑄鐵
托架	球墨鑄鐵
手輪	鑄鐵

四、氣動管夾閥主要性能規范

適用溫度	適用介質
≤85℃	礦漿、磨料、干濕型粉塵類

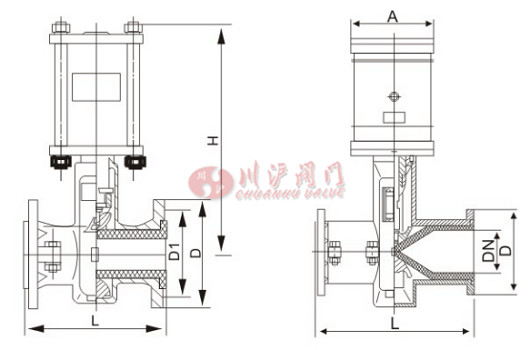

五、氣動管夾閥結構圖

六、氣動管夾閥安裝尺寸

公稱通徑 (DN)	公稱壓力 (MPa)	工作壓力 (MPa)	L	L1	D	D1	Z-0
25	0.6	0.6	160	124	115	85	4-14
32			165	145	140	100	4-18
40			190	157	150	110	4-18
50			210	160	160	125	4-18
65			250	199	180	145	4-18
80			300	222	195	160	4-18
100			350	250	215	180	8-18
125			430	318	245	210	8-18
150			500	350	280	240	8-23
200	0.4	0.4	650	446	335	295	8-23
250			800	516	395	350	12-23
300			950	562	445	400	12-23
采用標準設計與制造：Q/JBGN02結構長度：Q/JBGN02 法蘭連接尺寸：JB78(PN1.0MPa)
