鋁合金氣動管夾閥

產品展示>> 耐腐蝕閥門>>鋁合金氣動管夾閥

一、鋁合金氣動管夾閥產品概述

上海川滬閥門有限公司生產的鋁合金氣動管夾閥主要結構形式：本閥門由閥體、橡膠管套、閥蓋等零件組成。
2、工作原理：
控制介質未輸入時，橡膠管套和閥體之間的空腔與大氣連通，膠套受流體壓力處于向外張緊狀態.因為管套內有一定角度排列的增強簾布層，使管套軸向和徑向壓力相互平衡，所以管套的長度與直徑不會因為流體壓力而變化.當控制介質進入管套與閥體之間的空腔時，橡膠管套在介質壓力下變形截流。
3、安裝及維護：
鋁合金氣動管夾閥在管道上任意安裝，沒有介質流向限制。
鋁合金氣動管夾閥維護成本低，只需根據實際使用情況更換橡膠管套。

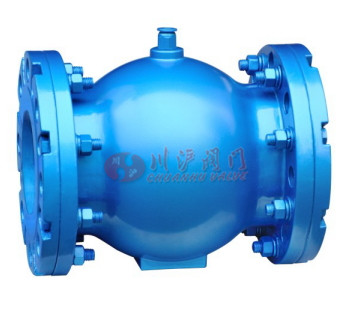

二、鋁合金氣動管夾閥產品圖片

鋁合金氣動管夾閥

三、鋁合金氣動管夾閥材質參數

名稱	材質
閥體	鋁合金
橡膠套管	橡膠

四、鋁合金氣動管夾閥主要性能規范

適用溫度	適用介質
≤85℃	礦漿、磨料、干濕型粉塵類

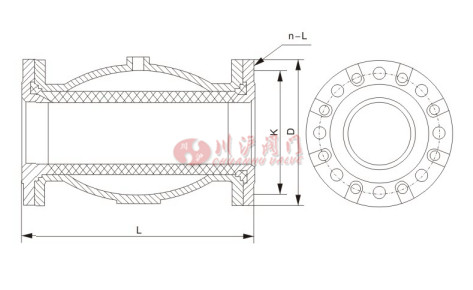

五、鋁合金氣動管夾閥結構圖

六、鋁合金氣動管夾閥安裝尺寸

口徑	L	H	D	K	n-L
DN40	150	40	145	110	4-18
DN50	180	60	160	125	4-18
DN65	180	60	180	145	4-18
DN80	220	75	195	160	4-18
DN100	280	95	215	180	8-18
DN125	345	120	245	210	8-18
DN150	414	145	280	240	8-23
DN200	550	182	335	295	8-23
DN250	680	229	390	350	12-23
DN300	820	278	440	400	12-23
