J45F46襯氟截止閥

一、J45F46襯氟截止閥產品概述

襯氟角式截止閥閥的啟閉是靠旋轉手輪，使閥桿作軸向運動時，帶動閥瓣升降而達到的。當手輪順時針方向旋轉時閥瓣下降。將通路截斷。
閥體內腔表面以及閥蓋、閥瓣、和閥桿等零件與介質接觸部分的表面，均襯有聚全氟乙丙烯塑料。故具有佳的耐腐蝕性能。適用于多種濃度的鹽酸、硫酸、氫氟酸以及王水、硝酸、各種有機酸、強堿、強氧化劑或濃稀交替、酸堿交替、多種有機濃劑和其它強蝕性介質。
FEP(F46)、PCTFE(F3)襯氟直流截止閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

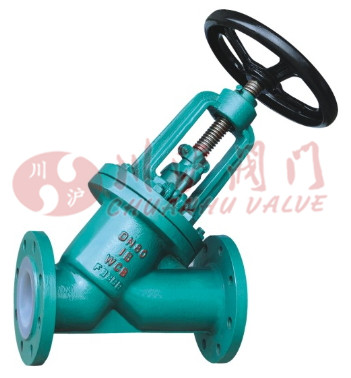

二、J45F46襯氟截止閥產品圖片

J45F46襯氟截止閥

三、J45F46襯氟截止閥零部件材料

零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳不銹鋼
零件名稱	Z	C	P	R	PL	RL
閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
球體	WCB	WCB	CF8	CF8M	CF3	CF3M
襯里層/閥座	FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯）
填料壓蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
填料	PTFE（F4）聚四氟乙烯 PTFE（F4）聚四氟乙烯
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
手柄	WCC	WCC	WCC	WCC	WCC	WCC

四、J45F46襯氟截止閥執行標準

公稱壓力		PN16
強度試驗（Ps）	密封耐壓	1.6MPa
強度試驗（Ps）	閥體耐壓	2.4MPa
工作壓力		1.6MPa
使用溫度	J45F2-1.6	-50°C-+120°C
使用溫度	J45F46-1.6	-50°C-+120°C
適用介質		強腐蝕性介質

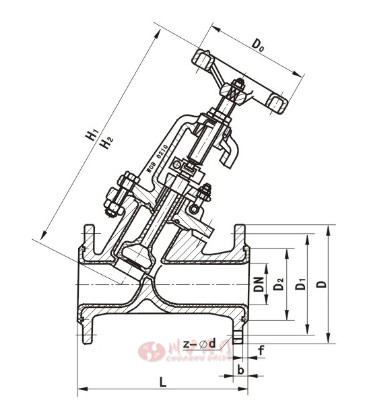

五、J45F46襯氟截止閥結構圖

六、J45F46襯氟截止閥連接尺寸

公稱通經		L	D	D1	D2	f	b	Z-φd
DN(mm)	DN(mm)	L	D	D1	D2	f	b	Z-φd
J45F-10 PN1.0MPa
15	1/2	90	95	65	45	2	14	4-φ14
20	3/4	95	105	75	55	2	16	4-φ14
25	1	100	115	85	65	2	16	4-φ14
32	11/4	105	135	100	78	2	18	4-φ18
40	11/2	115	145	110	85	3	18	4-φ18
50	2	125	160	125	100	3	20	4-φ18
65	21/2	145	180	145	120	3	20	4-φ18
80	3	155	195	160	135	3	22	4-φ18
100	4	175	215	180	155	3	22	8-φ18
125	5	200	245	210	185	3	24	8-φ18
150	6	225	280	240	210	3	24	8-φ23
200	8	275	335	295	265	3	26	8-φ23
250	10	325	390	350	320	3	28	12-φ23
300	12	375	440	400	368	4	28	12-φ23
J45F-16 PN1.6MPa
15	1/2	90	95	65	45	2	14	4-φ14
20	3/4	95	105	75	55	2	16	4-φ14
25	1	100	115	85	65	2	16	4-φ14
32	11/4	105	135	100	78	2	18	4-φ18
40	11/2	115	145	110	85	3	18	4-φ18
50	2	125	160	125	100	3	20	4-φ18
65	21/2	145	180	145	120	3	20	4-φ18
80	3	155	195	160	135	3	22	8-φ18
100	4	175	215	180	155	3	24	8-φ18
125	5	200	245	210	185	3	26	8-φ18
150	6	225	280	240	210	3	28	8-φ23
200	8	275	335	295	265	3	30	8-φ23
J45F-25 PN2.5MPa
15	1/2	90	95	65	45	2	16	4-φ14
20	3/4	95	105	75	55	2	16	4-φ14
25	1	100	115	85	65	2	16	4-φ14
32	11/4	105	135	100	78	2	18	4-φ18
40	11/2	115	145	110	85	3	18	4-φ18
50	2	125	160	125	100	3	20	4-φ18
