鑄鐵氣動管夾閥

產品展示>> 耐腐蝕閥門>>鑄鐵氣動管夾閥

一、鑄鐵氣動管夾閥產品概述

上海川滬閥門有限公司生產的鑄鐵氣動管夾閥工作原理：管夾閥是利用閥體同橡膠管套間的水壓或氣壓使管套變形合攏將流體截?cái)唷?br /> 特點：
1、無壓力損失、無堵塞、無泄露，防水錘沖擊2、特別適用于含顆粒的液--固及氣---固二相流。橡膠管套帶有纖維增強結構，耐磨、抗疲勞技術參數3、閥體：鑄鐵DN25~200鑄鋁DN25~300鑄鋼DN25~3000法蘭聯接：鑄鐵DN25~300，316LDN40~200管套材質及溫度范圍：
天然橡膠-5~80℃三元乙丙膠-5~120℃食品級：食品級天然橡膠管套控制介質：壓縮空氣或壓力水控制附件：手動-三通手動閥自動-三通電動閥

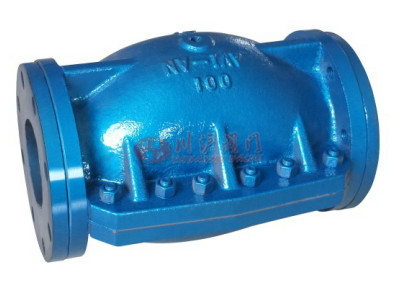

二、鑄鐵氣動管夾閥產品圖片

鑄鐵氣動管夾閥

三、鑄鐵氣動管夾閥材質參數

名稱	材質
閥體	鑄鐵
橡膠套管	橡膠

四、鑄鐵氣動管夾閥主要性能規范

適用溫度	適用介質
≤85℃	礦漿、磨料、干濕型粉塵類

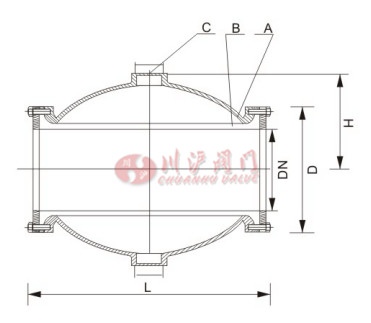

五、鑄鐵氣動管夾閥結構圖

六、鑄鐵氣動管夾閥安裝尺寸

公稱通徑 (DN)	L	H	I	D	法蘭標準
20	155	70	75	105	PN10
25	160	75	155	70	PN10
40	190	85	110	145	PN10
50	210	95	125	160	PN10
65	250	115	145	180	PN10
80	300	130	160	195	PN10
100	350	185	180	215	PN10
150	500	245	240	280	PN10
220	550	270	295	335	PN10
250	560	285	350	390	PN10
300	706	365	400	440	PN10
