氣動高壓球閥

產品展示>> 氣動球閥>>氣動高壓球閥

一、氣動高壓球閥產品概述

氣動高壓球閥由法蘭/內螺紋鍛造高壓球閥與氣動執行器組成，閥體材質均經過硬質及防腐處理，提高了閥體的強度，具有極好的耐壓耐磨的優點。氣動高壓球閥采用三段式閥體，使結構更加緊湊且便于裝配，適用于液壓油，水，高壓氣體等介質?？膳湟蚤y門定位器輸入4-20mA的模擬信號從而控制球芯運轉的開度大小，實現對介質壓力、流量、溫度等參數的比例式調節。
特點：
1.氣動高壓球閥是三分體式連接鍛鋼固定球閥，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。
2.標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能。
3.樞軸采用防吹出保護結構，有效地防止泄漏。
4.低磨擦系數的軸承，使得扭矩減少到小，便于閥門啟閉。
適用場景:
適用介質：水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。氣動高壓球閥廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

二、氣動高壓球閥產品圖片

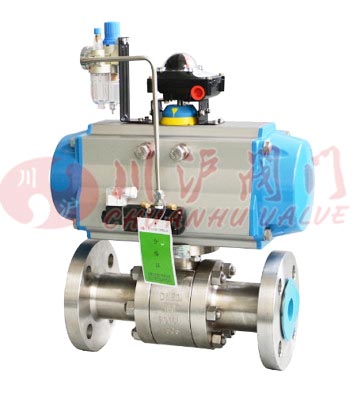

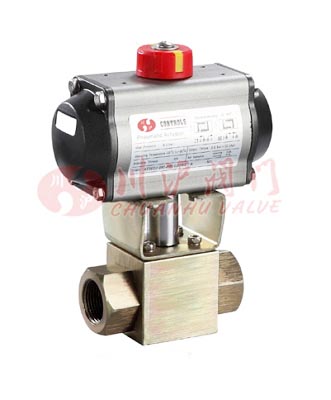

氣動高壓球閥(內螺紋連接)	氣動高壓球閥(法蘭連接)

三、氣動高壓球閥零部件參數

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

四、氣動高壓球閥技術參數

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
閥體形式	整體鍛造閥體(DN50以?xún)?nèi))、三段式鍛造閥體(DN50以上)
公稱壓力	PN16.0、25.0 MPa；ANSI 150、300、600、900LB
連接形式	法蘭式、焊接式、螺紋式(適用于PN16MPa以?xún)?nèi))
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
閥芯形式	O型球體閥芯
流量特性	近似快開特性
動作范圍	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	帶定位器：小于全行程的±2%
可調范圍	250：1
配置執行機構	GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關兩位控制能、4～20mA模擬量信號控制

五、氣動高壓球閥執行機構參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動高壓球閥性能規范

公稱通徑DN(mm)		DN15-300
公稱壓力	PN(MPa)	10.0	16.0	25.0	32.0	42.0
試驗壓力	強度試驗	15.0	24.0	37.5	48.0	63.0
	密封試驗	11.0	17.6	27.5	35.2	46.2
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

七、氣動高壓球閥結構圖和連接尺寸

由于氣動高壓球閥為訂做產品及各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部，技術人員將會為您提供完整的圖紙及技術資料，所有外型結構尺寸需以工程師設計為準。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
