一、氣動開關球閥產品概述

上海川滬閥門有限公司生產的氣動開關球閥，是由氣動執行器和O型球閥組成，氣動開關球閥閥體與執行機構的連接采用直連方式，可選配雙作用氣動執行器和單作用氣動執行器。氣源壓力0.4-0.7MPa。
特點：
1.流體切斷和流通。
2.密封性可靠，流通性能好，流阻小，裝卸方便。
3.采用直連方式，具有連線簡單，結構緊湊，動作穩定。
適用場景:
特別適用于介質是粘稠、含顆粒、纖維性質的場合，目前該氣動開關球閥廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

二、氣動開關球閥產品圖片

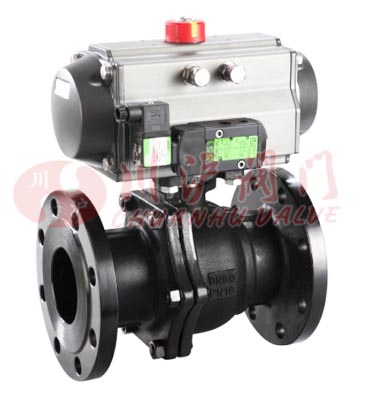

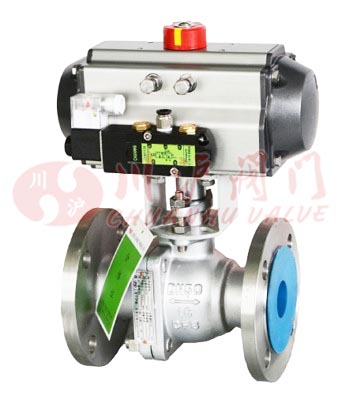

氣動開關球閥(閥體材質不銹鋼)	氣動開關球閥(閥體材質碳鋼)

三、氣動開關球閥零部件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

四、氣動開關球閥技術參數

公稱通徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4MPa
泄漏量	軟密封：零泄漏；硬密封：≤額定流量的10-5
閥體形式	兩段式閥體(浮動球體)											兩段式閥體(固定球體)
閥芯形式	"O"型球形閥芯
密封填料	聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式	法蘭、焊接、螺紋
流量特性	快開特性
可調范圍	DN15-65							DN80-300
可調范圍	250:1							350:1
適用溫度	密封面
適用溫度	PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、硬密封≤450℃
配置執行機構	可配GT、AT、ST系列單雙作用氣動執行機構
控制方式	開關兩位控制

五、氣動開關球閥執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動開關球閥性能規范

試驗標準	公稱壓力（Mpa）					壓力級			JIS(Mpa)
試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

七、氣動開關球閥結構圖

八、氣動開關球閥連接尺寸

公稱通徑DN(mm)	主要尺寸			法蘭尺寸
	主要尺寸			PN1.6MPa				PN2.5MPa
	L	H	L1	D	D1	D2	n-φd	D	D1	D2	n-φd
15	130	185	140	95	65	46	4-14	95	65	46	4-14
20	140	191	140	105	75	45	4-14	105	75	56	4-14
25	150	193	140	115	85	65	4-14	115	85	65	4-14
32	165	212	164	140	100	76	4-18	140	100	76	4-18
40	180	217	164	150	110	84	4-18	150	110	84	4-18
50	200	260	190	165	125	99	4-18	165	125	99	4-18
65	220	293	210	185	145	118	4-18	185	145	118	8-18
80	250	323	247	200	160	132	8-18	200	160	132	8-18
100	280	382	276	220	180	156	8-18	235	190	156	8-22
125	320	468	348	250	210	184	8-18	270	220	184	8-26
150	360	510	378	285	240	211	8-22	300	250	211	8-26
200	400	655	524	340	295	266	12-22	360	310	274	12-26
250	630	/	/	405	355	319	12-26	425	370	330	12-30
300	750	/	/	460	410	370	12-26	485	430	389	16-30

九、氣動開關球閥制造標準

設計與制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
結構長度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗	JB/T 9092、API 598、GB/T13927
