一、節能消聲止回閥 產品概述

上海川滬閥門有限公司生產的HC41X型消聲止回閥，HC41X消聲止回閥有法蘭連接和對夾連接兩種連接方式，閥瓣采用進出口兩端中心軸導向，啟閉靈活，定位準確，可水平安裝或垂直安裝，閥瓣采用彈簧加載，其快速的關閉能有效地減少水錘壓力。密封面采用O形圈彈性密封與金屬硬密封的組合密封結構，密封性能好，關閉時無噪聲。還具有體積小、重量輕、流體阻力小、結構長度小、耐疲勞、壽命長等特點。該閥門安裝于給排水、消防、暖通系統可安裝于水泵出口處，防止回水倒流，而對泵造成損壞。
節能消聲止回閥主要特點
1、消聲止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。蝶式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
　　2、消聲止回閥：閥瓣沿著閥體垂直中心線滑動的止回閥，消聲止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥 　　瓣可采用圓球。消聲止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截 　　止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由 降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式 　　蝶式止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相 　　同，其流動阻力較直通式小。
　　3、消聲止回閥：閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單，只能安裝在水平管道上，密封性較好。
　　4、消聲止回閥：閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，加工工 　　藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。

二、節能消聲止回閥 產品圖片

節能消聲止回閥_HC41X

三、節能消聲止回閥 性能參數

型號	公稱壓力PN(MPa)	試驗壓力PS(MPa)		工作溫度(℃)	適用介質
		殼體	密封
HC41X	1.0	1.5	1.1	≤80	潔凈水
	1.6	2.4	1.76
	2.5	3.75	2.75

四、節能消聲止回閥 結構圖

五、節能消聲止回閥 連接尺寸

公稱壓力PN(MPa)	公稱通徑DN(mm)	尺寸 (mm)
		L	D	K	b	z-d
1.0	40	112	145	110	18	4-18
	50	120	160	125	20	4-18
	65	130	180	145	20	4-18
	80	150	195	160	22	8-18
	100	165	215	180	24	8-18
	125	190	245	210	26	8-18
	150	210	280	240	26	8-22
	200	255	335	295	28	8-22
	250	310	390	350	28	12-22
	300	320	440	400	28	12-22
	350	380	500	460	30	16-22
	400	405	565	515	32	16-26
	450	430	615	565	32	20-26
	500	450	670	620	34	20-26
	600	510	780	725	36	20-30
1.6	40	112	145	110	18	4-18
	50	120	160	125	20	4-18
	65	130	180	145	20	4-18
	80	150	195	160	22	8-18
	100	165	215	180	24	8-18
	125	190	245	210	26	8-18
	150	210	280	240	26	8-22
	200	255	335	295	30	12-22
	250	310	405	355	32	12-26
	300	320	460	410	32	12-26
	350	380	520	470	36	16-26
	400	405	580	525	38	16-30
	450	430	640	585	40	20-30
	500	450	715	650	42	20-33
	600	510	840	770	48	20-36

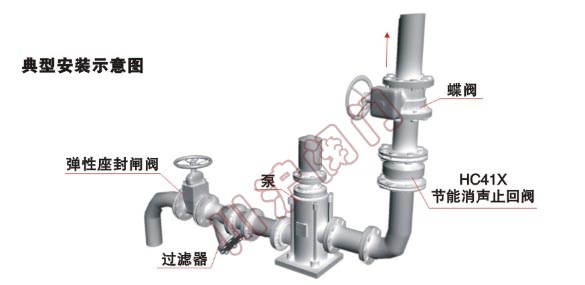

六、節能消聲止回閥 典型安裝示意圖

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-節能消聲止回閥.PDF
