一、電控溫度控制系統 產品概述

上海川滬閥門有限公司生產設計的電控溫度控制系統，是由電動調節閥、溫度變送器、溫度調節儀組成，可以完成現代工業過程中對管道溫度的全自動控制。具有安裝方便、響應快、控制精度高、整定方便、性能可靠等特點。廣泛適用于化工、食品、生物醫藥、環保、冶金、給排水、造紙、電力等行業。
以氣體或液體管道或容器中的溫度作為被控制量的反饋控制系統。在許多生產過程中，保持恒定的溫度或一定的真空度常是正常生產的必要條件。很多化學反應需要在恒壓下進行，為保持流量不變也常需要控制主溫度源的溫度恒定。根據不同應用場合，溫度控制可采用不同的方式。當控制性能要求不高時，可采用比較簡單的控制裝置，如溫度調節閥等。對性能要求較高或生產過程比較復雜，宜采用溫度控制系統。溫度控制系統的結構是閉環的，由溫度傳感器、溫度控制器和調節閥組成。

二、電控溫度控制系統 產品圖片

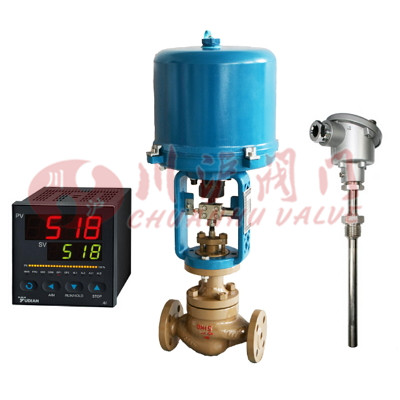

電控溫度控制系統(配溫度變送器、調節儀)

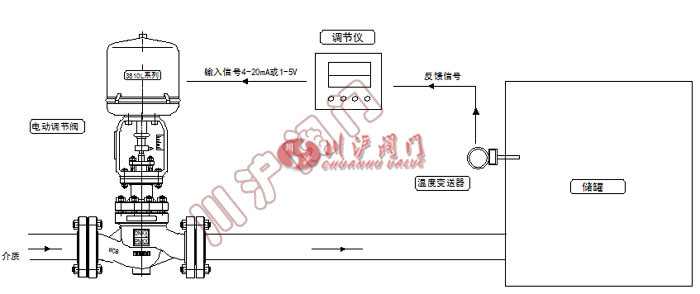

三、電控溫度控制系統 工作原理圖

電控溫度控制系統

四、電控溫度控制系統(單座調節閥) 技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	直線	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	等百分	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
允許壓差(MPa)		3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.2	0.1
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程		16			25		40			60			100
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座柱塞型閥芯
流量特性		直線性、等百分比
配置執行器類別		381L系列電動執行器、PSL系列電動執行器
執行器參數		電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

五、電控溫度控制系統(套筒調節閥) 技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	直線	10	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
	等百分	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)		6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力(MPa)		0.6、1.6、2.5、4.0、6.4
額定行程		16			25		40			60			100
流量特性		直線性、等百分比
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
閥芯形式		平衡式閥芯(套筒導向)
配置執行器類別		381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器)
執行器參數		電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

六、電控溫度控制系統(套筒調節閥) 性能參數

項目			指標值
基本誤差%			配3810L±2.5； 配PSL±1.0
回差%			配381L ±2.0； 配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
